大數據備份歸檔系統

項目背景：

隨著5G+8k 的到來，數據越來越龐大，而且數據越來越重要，關于數據的管理，備份，歸檔也就越來越重要， 隨著業務開展，中廣天擇節目制作積累了大量的影視節目數據文件，但隨著時間推移，大量歷史影視節目數據的訪問頻度變得越來越低，但基于業務部門要求，這些節目數據不僅需要長久保存，更能隨時調閱，所以建立一套可以長期使用的高效、可靠、節能、維護成本底的數據存儲平臺非常有必要，其系統需滿足以下基本要求：

• 針對媒資系統的數據存儲平臺，在線可被直接訪問節目數據的存儲容量為200TB，歷史歸檔數據量為300TB，這些歷史歸檔數據在進行存儲時需要保存兩份

• 采用萬兆網絡方式實現在線存儲數據和歷史歸檔數據的共享訪問

• 存儲平臺需要具備極強的擴展能力和節能效果，確保逐年遞增的節目數據的管理需求，包括在線存儲及歸檔管理需求。

案例簡介：

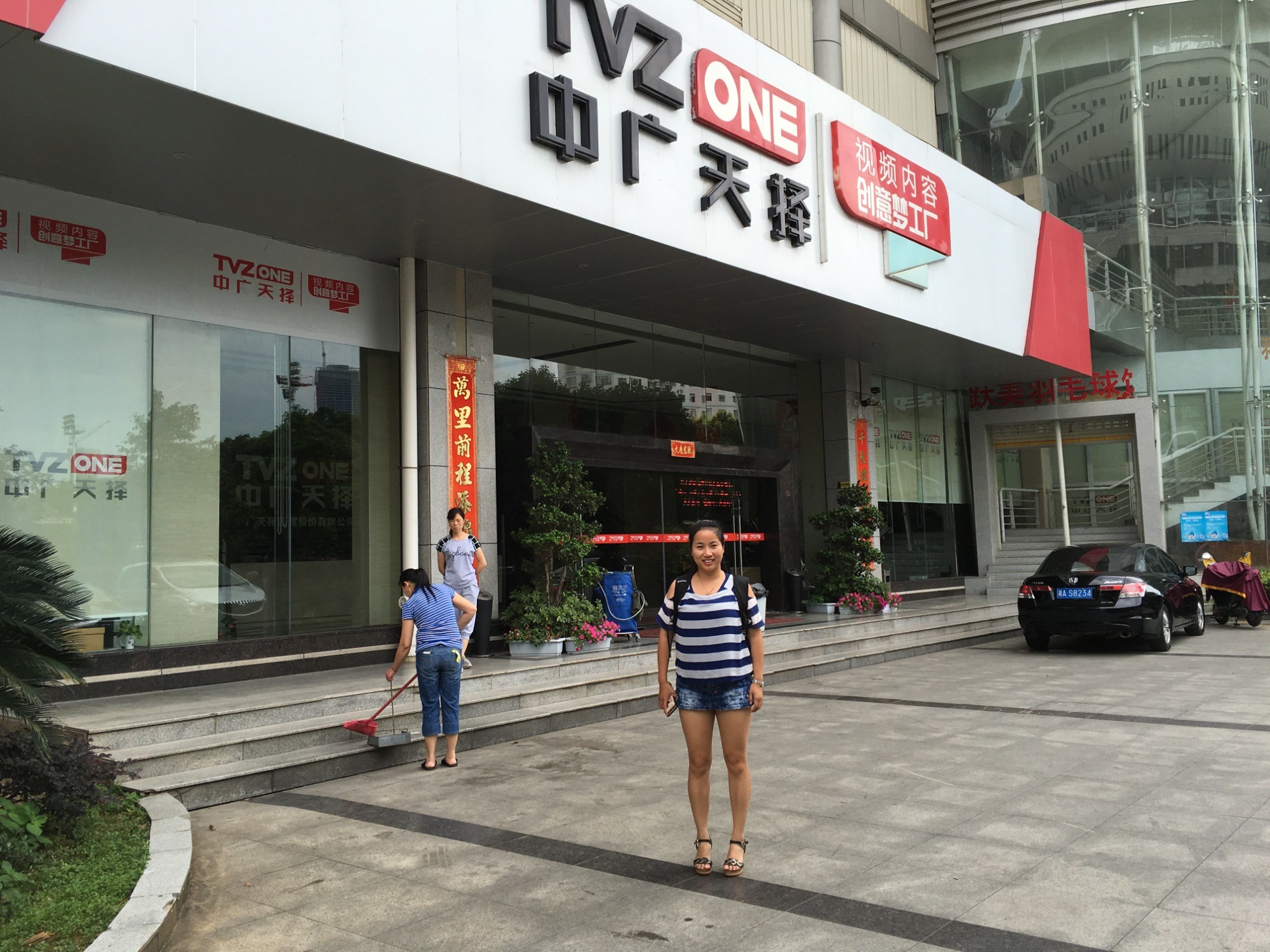

天擇傳媒成立于2007年，是長沙廣播電視集團國有控股的全媒體視頻內容制作與營銷公司，主營除新聞外的電視、互聯網和手機電視等視頻內容的制作、發行和營銷；以自主生產的視頻內容為核心的衍生價值的開發；大型商業活動、娛樂活動、文化活動的策劃、實施和衍生價值的開發。2013年10月，“湖南長廣天擇傳媒有限公司”完成股份制改造變更為“中廣天擇傳媒股份有限公司”。2015年12月22日，國家廣播電影電視總局《中國廣播影視》雜志社主辦“TV地標(2015)”，發布中國電視媒體綜合實力大型調研成果中，中廣天擇傳媒董事長曾雄獲選“年度廣電人物（媒體機構）”、中廣天擇傳媒榮獲“年度優秀節目制作機構”獎，《星動亞洲》摘得“年度制作機構優秀節目”獎。

方案實施

針對媒資應用的特點，本次數據存儲平臺采用大型磁帶庫結合在線存儲組成的混合存儲方案，混合存儲系統可根據數據訪問活躍度實現存儲分層管理，經常訪問的節目數據將存儲在磁盤陣列本地，而對于一些不經常被訪問的節目數據，將自動基于預先制定的數據存儲管理策略將不活躍節目數據搬遷存儲到大容量磁帶庫存儲設備的磁帶介質中。

在混合存儲管理平臺中，用戶的各類應用服務器，包括非編工作站、媒資服務器、轉碼服務器可通過基于FC網絡或IP網絡實現影視節目數據的直接訪問，而無需關注具體數據的存儲位置。

在本方案中，媒資數據存儲平臺將包含可用容量為200TB磁盤陣列在線存儲和300TB（已經考慮歸檔數據的鏡像存儲 ）磁帶庫近線存儲。這一數據存儲平臺由于采用大容量低成本的磁帶庫設備實現非活躍影視節目數據的歸檔存儲管理，因此可大大降低數據存儲成本，同時歸檔存儲數據實現了雙份離線保存，可確保影視節數據安全。

媒資系統數據存儲管理平臺的拓撲結構圖如下：

如上圖，

1)   在本方案中，數據中心部署了一套混合數據存儲系統。這套系統包括一套數據存儲管理服務器設備、一套磁盤陣列設備，以及一臺高可擴展性的磁帶庫設備，系統具備極強的擴展能力。

2)   作為在線數據存儲的磁盤陣列包含一個主控模塊和三個擴展模塊，配置雙控雙活控制器和48塊6TB磁盤，采用10+2的RAID6實現數據保護，在線可用容量為240TB，通過數據存儲管理服務器設備中安裝的數據存儲管理軟件的管理，構建一個可被其他業務服務器共享訪問的存儲池，用于影視節目數據的在線存儲，可充分滿足用戶媒資系統數據的在線存儲需求；

3)   作為近線存儲設備的磁帶庫設備，配置了一個主控模塊，磁帶庫設備配置了2臺磁帶驅動器，并激活100個磁帶槽位，使用磁帶介質（單盤磁帶不壓縮容量為6TB），可提供超過600T的近線存儲容量，滿足用戶300TB歸檔數據雙份保存的存儲需求。

4)   數據存儲管理平臺提供統一的影視節目數據的歷史歸檔存儲管理，可實現影視節目數據文件在磁盤陣列和磁帶庫設備之間的歸檔及回遷管理

5)   磁帶庫設備配置一臺磁帶掃描驅動器，通過定制磁帶介質掃描策略，自動在后臺掃描已經記錄數據的磁帶介質，確保在需求回遷數據時，磁帶介質中記錄的數據是可用的。
